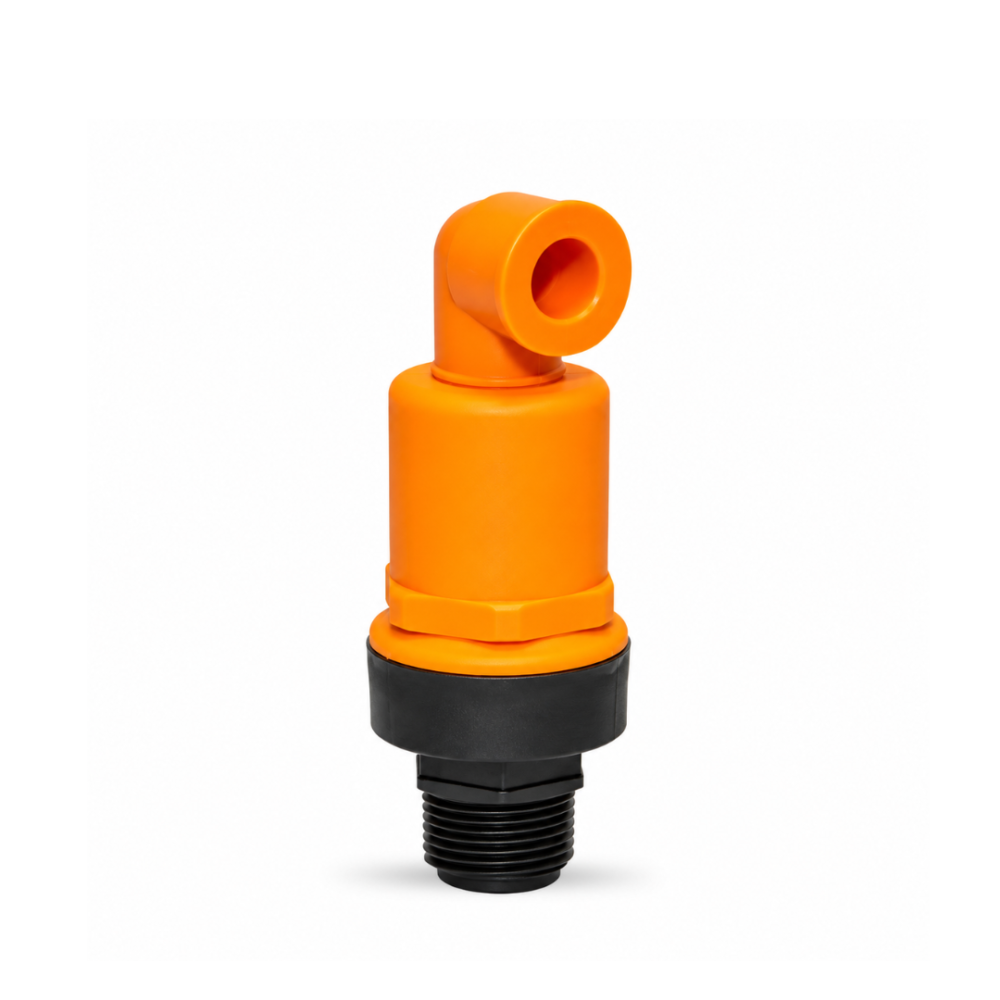

Válvula Ventosa Triple Efecto 2″
$245,000
Válvula ventosa triple efecto 2″ es un accesorio esencial para la protección y eficiencia de sistemas de tuberías que transportan líquidos. Su función principal es la gestión automática del aire dentro de redes de acueducto, sistemas de riego y estaciones de bombeo, previniendo daños por vacío, golpe de ariete y acumulación de bolsas de aire.
Sus características incluyen:
- Admisión y expulsión de grandes volúmenes de aire para proteger la red hidráulica
- Cuerpo inyectado en PVC SCH 80 de alta resistencia
- Flotadores en polietileno (PE) y boquilla en bronce para mayor durabilidad
- Conexión rosca macho 2″ NPT de fácil instalación
- Presión nominal de 1,6 MPa (232 PSI) a 23 °C
- Presión permisible de trabajo de 2,4 MPa (350 PSI)
Protección automática. Redes más seguras y eficientes.
- Especificaciones
- Modo de Uso
- Descripción
Especificaciones
| Detalle | Descripción |
|---|---|
| Tipo de válvula | Ventosa triple efecto |
| Conexión | Rosca macho 2″ NPT |
| Material cuerpo | PVC SCH 80 inyectado |
| Material flotadores | Polietileno (PE) |
| Material boquilla | Bronce |
| Presión nominal | 1,6 MPa / 232 PSI @ 23 °C |
| Presión permisible de trabajo | 2,4 MPa / 350 PSI |
| Aplicación principal | Redes de acueducto, riego y estaciones de bombeo |
Modo de uso
| Paso | Indicación |
|---|---|
| Instalación | Roscar la válvula en la salida de 2″ NPT ubicada en el punto más alto de la tubería, donde se acumula el aire |
| Llenado de la red | Durante el llenado, la válvula expulsa automáticamente el aire acumulado; al llenarse la tubería, el flotador sube y cierra el paso |
| Operación normal | En operación, la boquilla en bronce libera pequeñas cantidades de aire acumulado sin interrumpir el flujo |
| Vaciado de la red | Al vaciar la tubería, la válvula admite grandes volúmenes de aire para evitar el colapso por vacío |
| Mantenimiento | Revisar periódicamente el estado de los flotadores y la boquilla; limpiar si hay acumulación de sedimentos |
Descripción
¿Para qué sirve la Válvula ventosa triple efecto 2″?
- Eliminar bolsas de aire acumuladas en la red hidráulica que reducen la eficiencia del sistema.
- Prevenir daños por vacío en tuberías, protegiendo bombas y equipos de la red.
- Facilitar el llenado y drenado de tuberías minimizando interrupciones del servicio.
- Admitir grandes volúmenes de aire durante el vaciado para evitar colapso de la tubería.
- Expulsar el aire automáticamente durante el llenado y operación normal del sistema.
Compatibilidad
- Compatible con tuberías de rosca macho 2″ NPT.
- Apta para redes de acueducto, sistemas de riego y estaciones de bombeo.
- Para uso exclusivo con agua; no apta para fluidos químicos, corrosivos o con sólidos en suspensión.
Recomendaciones / Almacenamiento
- No superar la presión permisible de trabajo de 2,4 MPa (350 PSI).
- Instalar en los puntos más altos de la red donde se acumula el aire con mayor frecuencia.
- Verificar periódicamente el estado de los flotadores y la boquilla para garantizar el funcionamiento correcto.
- Almacenar en lugar seco, protegido del sol y de temperaturas extremas cuando no esté instalada.
